我公司的

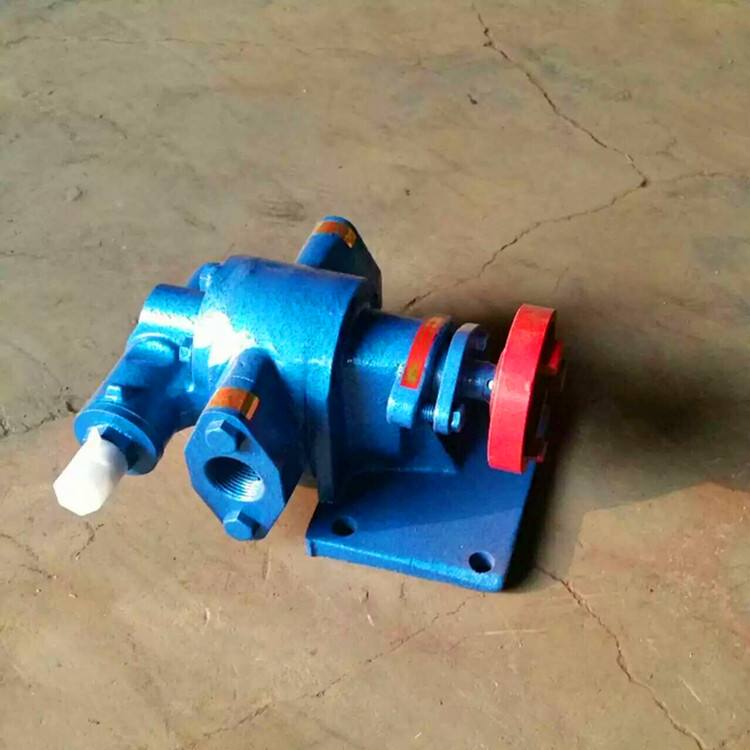

齒輪油泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。我們都知道
齒輪油泵是用來輸送各種潤滑性的液體的,溫度不高于70℃,這款泵體不適用于輸送腐蝕性的、含硬質顆粒或纖維的、高度揮發或閃點低的液體,如汽油、笨等,齒輪油泵廣泛應用于石油,化工,船舶,電力,糧油,食品,醫療,建材,冶金及國防科研等行業,同時我公司一直秉承著客戶滿意為原則,不斷創新,只為給客戶提供更_的產品。
【工作原理】:
齒輪油泵是用兩個齒輪互嚙轉動來工作,對介質要求不高。一般的壓力在6MPa以下,流量較大。 齒輪油泵在泵體中裝有一對回轉齒輪,一個主動,一個被動,依靠?jī)升X輪的相互嚙合,把泵內的整個工作腔分兩個獨立的部分。即吸入腔和排出腔。齒輪油泵在運轉時主動齒輪帶動被動齒輪旋轉,當齒輪從嚙合到脫開時在吸入側_形成局部真空,液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側,齒輪進入嚙合時液體被擠出,形成高壓液體并經泵排出口排出泵外。
【齒輪油泵特點】:
1.結構緊湊,使用和保養方便.
2.具有良好的自吸性,故每次開泵前無須灌入液體.
3.齒輪油泵的潤滑是靠輸送的液體而自動達到的,故日常工作時無須別加潤滑油.性能參數表
型號 Model | 流量 | 工作壓力 Mpa | 吸入真空高度m | 進出口口徑mm | 轉速 Nr/min | 電機功率 kw |
m3/h | L/min |
KCB-18.3 | 1.1 | 18.3 | 1.45 | 5 | G3/4" | 1400 | 1.5 |
KCB-33.3 | 2 | 33.3 | 1.45 | 5 | G3/4" | 1420 | 2.2 |
KCB-55 | 3.3 | 55 | 0.33 | 5 | G1" | 1400 | 1.5 |
KCB-83.3 | 5 | 83.3 | 0.33 | 5 | G1/2" | 1420 | 2.2 |
KCB-135 | 8 | 135 | 0.33 | 3 | Φ50 | 1440 | 4 |
KCB-200 | 12 | 200 | 0.33 | 3 | Φ50 | 1440 | 4 |
KCB-300 | 18 | 300 | 0.36 | 3 | Φ70 | 960 | 5.5 |
KCB-483.3 | 29 | 483.3 | 0.36 | 3 | Φ70 | 1440 | 7.5 |
KCB-633 | 38 | 633 | 0.28 | 3 | Φ100 | 970 | 11 |
KCB-960 | 58 | 960 | 0.28 | 3 | Φ100 | 1470 | 18.5 |
KCB-1200 | 72 | 1200 | 0.28 | 2 | Φ150 | 740 | 37 |
KCB-1600 | 96 | 1600 | 0.28 | 2 | Φ150 | 980 | 45 |
KCB-1800 | 110 | 1800 | 0.28 | 2 | Φ200 | 740 | 55 |
KCB-2500 | 150 | 2500 | 0.28 | 2 | Φ200 | 980 | 75 |
KCB-3800 | 230 | 3800 | 0.28 | 2 | Φ250 | 990 | 110 |
KCB-5400 | 325 | 5400 | 0.28 | 2 | Φ250 | 990 | 110 |
齒輪油泵在使用的過程中經常會出現零部件的故障問題,那么我們?cè)趺磥?lái)解決呢?下面品盛教給大家?guī)讉€(gè)解決方案吧:
1、油封磨損,膠封老化.卸荷片的橡膠油封老化變質,失去彈性,對高壓油腔和低壓油腔失去了密封隔離作用,會產生高壓油腔的油壓往低壓油腔,稱為“內漏”,它降低了油泵的工作壓力和流量。CB46齒輪泵它的正常工作壓力為100~110kg/平方厘米,正常輸油量是46L/min,標準的卸荷片橡膠油封是57×43。自緊油封是PG25×42×10的骨架式油封,它的損壞或年久失效,空氣便從油封與主軸軸頸之間的縫隙或從進油口接盤與油泵殼體結合處被吸入油泵,經回油管進入油箱,在油箱中產生大量氣泡。會造成油箱中的油液減少,發動機油底槽中油液增多現象,使農具提升緩慢或不能提升。_更換油封才可排除此故障。
2、油泵殼體的磨損,主要是浮動軸套孔的磨損(齒輪軸與軸套的正常間隙是0.09~0.175mm,_不得_過0.20mm)。
齒輪油泵工作受壓力油的作用,齒輪尖部靠近油泵殼體,磨損泵體的低壓腔部分。另一種磨損是殼體內工作面成圓周似的磨損,這種磨損主要是添加的油液不凈所致,所以_添加沒有雜質的油液。
3、油泵內部零件磨損,油泵內部零件磨損會造成內漏。其中浮動軸套與齒輪端面之間泄漏面積大,是造成內漏的主要部位。這部分漏損量占全部?jī)?nèi)漏的50%~70%左右。磨損內漏的
齒輪泵其容積效率下降,油泵輸出功率大大低于輸入功率。其損耗全部轉變?yōu)闊崮?,因此?huì)引起油泵過熱。若將結合平面壓緊,因工作時浮動軸套會有少量運動而造成磨損,結果使農具提升緩慢或不能提升,這樣的浮動軸套_更換或修理。
